富溢达牌压包机总体结构与工作原理

由主机、电气系统、液压系统等组成。

1、主机  由机身、主缸、侧缸、门盖缸、翻包缸等组成。

a、机身  由底座、左右侧架、前架、门盖、主缸支座、侧缸支座、门梁、主压头、侧压头等组成。左右侧架、底座、前架、门梁焊接组成主机的框架。门梁焊于左右侧架的后部，用于安装门盖油缸。前架焊于底座的前端部，上面有锁头套，用于锁紧门盖上的锁头使门盖不上浮。锁头套内装有锁头衬套，以便于磨损后更换。

门盖主要用于预压物料并使料箱形成封闭的压缩室，利用销轴铰接在左右侧架后部的销轴套内，在门盖缸作用下绕该轴作90℃旋转、运动，完成合盖和开启动作。主压缸、侧压缸分别由主缸支座、侧缸支座固定，并由调整支座托住尾部，以调整油缸轴线与底座平行。左右侧架、前架、底座、门盖主压头侧压头以及翻包板组成料箱（压缩室），压缩室内壁均装有衬板，其表面均经过渗碳淬火处理以提高其耐磨性，并在磨损后便于修整和

更换。

b、主缸   主缸利用前方法兰安装在侧架的主缸支座上，活塞杆与压头用螺钉连接，用于终级压缩，使压缩室内初步成形的物料形成包块。

c、侧缸   侧缸安装在门梁一部，用两根半销轴铰接于机身左右侧架后部的支座孔内，活塞杆与压头利用辊钉联接，用于次级压缩，使压缩室内的物料初步成形。

d、门盖缸   门盖缸用两销轴铰接于机身门梁上，活塞杆与门盖上的滑块用销轴连接，通过活塞杆的前进与后退完成门盖的开合与锁紧动作。

e、翻包缸   翻包缸固定在前架外侧，通过销轴与翻包轴铰接用来驱动翻包装置，完成翻 包动作。

以上各缸均为单活塞杆双作用油缸，缸体内装有活塞，活塞上装有耐磨双向密封圈，使缸内形成大小两个油腔，当高压油液作用在密封圈上时，密封圈两翼紧贴在活塞与缸壁上，以***两油腔互不串通。缸口还设有导向套，以作活塞杆支承、导向和密封之用。

产品介绍：

       液压打包机是我公司开发设计的系列打包机械，主要用于纸品、塑胶、五金、纺织、家具、磨具、畜牧、食品等行业物资的打包。如废纸、塑料、吸塑废料、易拉罐、矿泉水瓶、金属刨丝、五金冲压废片、无纺布、碎布、衣服、棉花、棉被、毛线、羊毛、布匹、编织袋、麻袋、木皮、床单、砂布、树枝、麦草、亚麻、桂皮等物资的压缩打包。为客户提高了劳动效率、减少劳动强度、节约人力和80%场地、降低了运输费用， 同时有利于环保和废物回收，是众多行业生产的***工具！

产品优点：

1. 引进国内外***打包机生产设计及质量技术标准进行生产。

2. 质量可靠，性能稳定，安全性高；应用广泛，外观时尚，做工精细。

3. 七道捆包槽设计，方便操作，自动翻包省力省心；

4. 可选配有防回弹反刀装置，配有安全急停开关。

5. 噪音小，效***，非压力行程工作，压力自动归位。

6. 具有溢流和防止系统超载功能，性能可靠。

7. 配有压力开关，系统达到一定压力后自动停机，避免马达和机器损坏，

   人性化设计。

8. 尺寸和包块可根据客户要求定制，加料口加大加宽，填料更方便快捷。

富溢达打包机参数：

以上数据仅供参考，以实物为准

产品实拍：

生产现场：

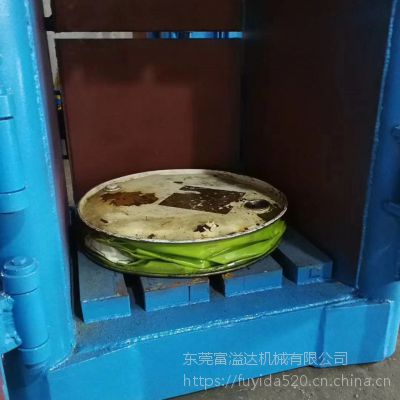

物料压缩效果：
